Gas-Gas-Rekuperatoren
Abluftwärme direkt für Prozessluft nutzen. Massgeschneiderte Gas-Gas-Wärmetauscher mit Glattrohren, Rippenrohren oder Kissenplatten – abgestimmt auf Ihre Medien und Reinigungsanforderungen.
Das passende Wärmerückgewinnungskonzept
Direkt Gas-Gas oder über einen Wasserkreislauf?
Direkte Gas-Gas-Wärmerückgewinnung
Die warmen und kalten Gasströme werden durch ein Gerät geführt. Die Wärme wird über die trennenden Metallflächen übertragen, ohne einen dazwischenliegenden Wasserkreislauf. Beide Ströme müssen zur Anlage geführt werden.
Indirekte Wärmerückgewinnung mit Wasser
Separate Abluftrekuperatoren und Vorwärmer werden über einen Wasserkreislauf verbunden. Das eignet sich beispielsweise für räumlich getrennte Wärmequellen und Verbraucher oder für mehrere Quellen und Wärmesenken.
Für Ihren Prozess ausgelegt
- Geometrie passend zu Staub, Ablagerungen und Verschmutzung.
- Edelstahl oder höher legierte Werkstoffe entsprechend den Medien.
- Zugänglichkeit für Inspektion, Wartung und Reinigung.
- Integrierte Reinigung im eingebauten Zustand (CIP), sofern vorgesehen.
Staubbeladung, Ablagerungen, chemische Zusammensetzung und Kondensation beeinflussen die Wahl der Werkstoffe und Wärmeübertragungsflächen. Wärmeleistung, Druckverlust, Medientrennung und Reinigbarkeit werden gemeinsam betrachtet.
| Parameter | Auslegung / Umfang |
|---|---|
| Wärmetauschertypen | Glattrohr, Rippenrohr oder Kissenplatte |
| Werkstoffe | Edelstahl oder höher legierte Werkstoffe |
| Freie Abstände | Angepasst an Anwendung und Verschmutzung |
| Anlagengrösse | Individuelle Abmessungen, von kleinen bis grossen Anlagen |
| Reinigung | Wartungszugang und optional CIP |
Orientierungswerte zur Auslegung. Grenzen hängen von Anwendung, Werkstoffen und Konfiguration ab und gelten nicht zwingend gleichzeitig. Die Leistung wird für die vereinbarten Betriebsbedingungen bestätigt.
Warum Anytherm
Anlagenbau trifft Energiekompetenz.
Wärmerückgewinnung und Pinch-Kompetenz
Wir verbinden die Geräteauswahl mit dem nutzbaren Wärmebedarf. Unsere Analyse hilft, passende Temperaturniveaus, Betriebsprofile und Integrationsmöglichkeiten zu ermitteln.
Reinigung von Anfang an berücksichtigt
Oberflächengeometrie, Wartungszugang, Entwässerung und CIP werden entsprechend den tatsächlichen Medien in das Konzept eingebunden.
Engineering bis zur Lieferung
Wir koordinieren thermische und mechanische Auslegung, Einbauschnittstellen und den vereinbarten Lieferumfang. Ihr Team hat einen direkten technischen Ansprechpartner.
Anlagen aus der Praxis
Vom frühen Grossprojekt zum Wiederholungsauftrag.
Zwei unterschiedliche Rekuperatoren zeigen, wie wir Anlagen auf Prozess und Einbausituation abstimmen. Die langjährige Zusammenarbeit mit Unternehmen der Kerry-Gruppe setzt sich mit einem Wiederholungsauftrag fort.
Wiederholungsauftrag für Kerry
Rund 800 kW · rund 1’500 Rohre · über 10’000 kg
Edelstahlkonstruktion mit integrierter CIP-Reinigung, FEM-Nachweisen und CFD-gestützter Kanalgestaltung.
Eines unserer ersten grösseren Projekte
2019 · 30.000 kg · Glattrohrbauweise · integriertes CIP
Geliefert an ein Unternehmen, das heute zur Kerry-Gruppe gehört. Die Ansicht zeigt die Anordnung der Eintritte und die ersten sichtbaren Rohrreihen.
Die Details für einen zuverlässigen Betrieb
Rohranordnung, Zugänglichkeit, Reinigungsanschlüsse und Kanalgeometrie gehören zur selben Engineering-Aufgabe. Das Kerry-Projekt gibt Einblicke in Fertigung, integriertes CIP und Installation.
Weitere Referenzprojekte
Weitere Projektreferenzen: integrierte Anlagen und Rekuperatoren.
Gas-Gas-Wärmerückgewinnung lässt sich auch in eine komplette Zuluftanlage integrieren. Die Beispiele aus Deutschland und Finnland zeigen diesen Ansatz. Weitere Abluft- und Rauchgasrekuperatoren ergänzen den Einblick in unsere Wärmerückgewinnungsanlagen.
Deutschland

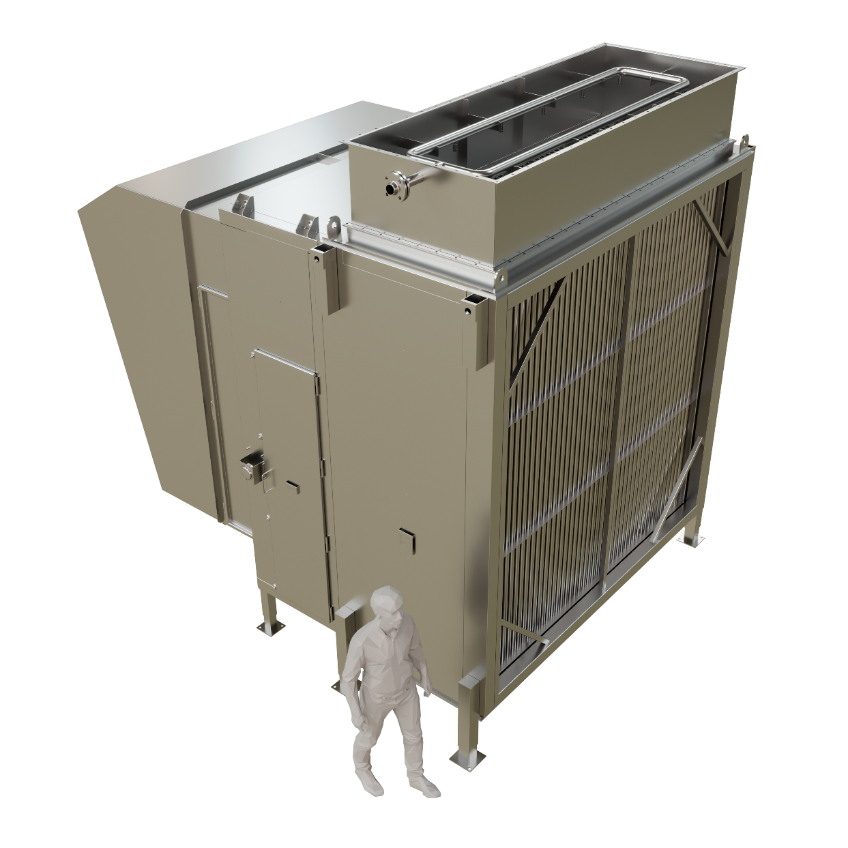

Zuluftanlage mit integrierter Gas-Gas-Wärmerückgewinnung und CIP
Finnland
Zuluftanlage mit integrierter Gas-Gas-Wärmerückgewinnung
Niederlande
Abluftrekuperator mit Kondensationswärmerückgewinnung
Deutschland
Rauchgasrekuperator
Dänemark
Abluftrekuperator
Vor der Geräteauswahl
Die passende Nutzung für Ihre Abwärme finden.
Eine Wärmerückgewinnungs- oder Pinch-Analyse verbindet verfügbare Wärmequellen mit dem Bedarf auf geeigneten Temperaturniveaus. Betriebsstunden, nutzbare Wärmemengen, Energiepreise und Installationskosten bestimmen die Wirtschaftlichkeit. Wir bewerten die Amortisation projektspezifisch; die Gerätewärmeleistung ist keine jährliche Energieeinsparung.
Häufige Fragen
Sind verschmutzte Gasströme geeignet?
Ja, wenn Werkstoffe, freie Abstände und Reinigung auf die Medien abgestimmt werden können. Angaben zu Gaszusammensetzung, Staub oder Ablagerungen und Reinigungsanforderungen helfen bei der Beurteilung.
Kann auch Kondensationswärme genutzt werden?
Bei geeigneten Prozessen lässt sich durch Abkühlung unter die Kondensationstemperatur zusätzliche Wärme zurückgewinnen. Werkstoffe, Entwässerung, Korrosion und Reinigungsanforderungen müssen in der Auslegung berücksichtigt werden.
Welche Angaben helfen bei einer Anfrage?
Hilfreich sind Luft- oder Gasmassenstrom, Eintritts- und Zieltemperaturen, Betriebsstunden, Verschmutzung, zulässige Druckverluste und verfügbarer Einbauraum. Vorläufige Werte sind willkommen.
