Wärmerückgewinnungs-Analyse / Pinch-Analyse

WARUM WÄRMERÜCKGEWINNUNG?

Wärmerückgewinnung ist einer der effektivsten und wirtschaftlichsten Hebel zur Verbesserung der Energieeffizienz industrieller Prozesse.

Häufig wird mehr als die Hälfte des gesamten Energieverbrauchs für Erwärmung und Kühlung aufgewendet. Die Rückgewinnung dieser Energie direkt innerhalb des Prozesses senkt die Betriebskosten, verringert die CO₂-Emissionen und verbessert die allgemeine Nachhaltigkeitsbilanz.
Gleichzeitig nehmen die regulatorischen Anforderungen und Berichtspflichten zu, wodurch ein strukturiertes und wirtschaftlich sinnvolles Wärmerückgewinnungskonzept wichtiger denn je wird.

Die Energieberatung von Anytherm ist stets produktneutral – wir suchen nach der wirtschaftlichsten und technisch realisierbaren Lösung.

Unser Ansatz zur Wärmerückgewinnungsanalyse (Pinch-Analyse) ist sehr systematisch und ermittelt das technisch und wirtschaftlich optimale Wärmerückgewinnungskonzept für Ihren industriellen Prozess. Als Resultat der systematischen Analyse kann der Wärmeenergiebedarf in der Regel um 10 bis 40% gesenkt werden. Dank den erheblichen Energiekosteneinsparungen häufig mit attraktiven Amortisationszeiten von 1 bis 4 Jahren.

Eine strukturierte Pinch-Analyse zur Wärmerückgewinnung bietet:

Klare Wärmerückgewinnungsziele (minimaler Heiz- und Kühlbedarf)
Optimale Wärmerückgewinnung und Wärmepumpenintegration
Priorisierung technisch realisierbarer Maßnahmen
Ein investitionsoptimiertes Konzept unter Berücksichtigung von Investitions- und Betriebskosten sowie Amortisationszeit
Eine solide Grundlage für die Dekarbonisierung und Optimierung der Energieversorgung

Im Gegensatz zu lokalen Maßnahmen bewertet die Pinch-Analyse das gesamte prozessübergreifende System, um energetisch und ökonomisch suboptimale Lösungen zu vermeiden.

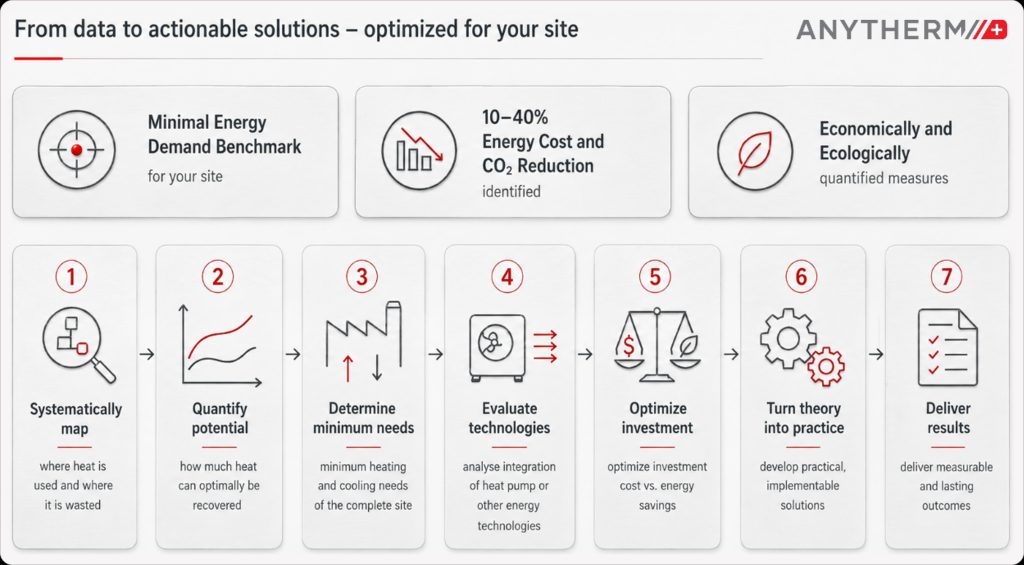

Wie funktioniert eine Wärmerückgewinnungs-Pinch-Analyse – vereinfacht erklärt?

Sammeln der Prozessstrom-Daten: Wir listen alle Prozessschritte auf, die beheizt werden müssen (kalte Ströme), und diejenigen, die Abwärme abgeben/gekühlt werden müssen (heiße Ströme), einschließlich Einlass-/Auslasstemperatur und Energieinhalt. In diesem Schritt hinterfragen wir auch Prozessanforderungen gemeinsam mit dem Kunden (z. B. „Brauchen wir diese Temperatur wirklich?“), was oft zu ersten Einsparungen führt.
Erstellen der Composite Curves: Alle heissen Ströme werden in der Hot Composite Curve (Hot CC), und alle kalten Ströme in der Cold Composite Curve (Cold CC) zusammengefasst. Die Kurven sind ein komprimiertes „Energiebild” der gesamten Anlage über alle Temperaturstufen hinweg.
Ermitteln des theoretischen Wärmerückgewinnungspotenzials: Die Überlappungbeider Kurven zeigt, wie viel Wärme theoretisch innerhalb der Prozesse untereinander zurückgewonnen werden könnte (HR Pot.). Aus demselben Diagramm leiten wir auch den minimalen Restbedarf an Wärmezufuhr (HU) und Kältezufuhr (CU) ab, der aus der externen Energieversorgung gedeckt werden muss.
Ermitteln des optimalen ΔTmin (CAPEX vs. OPEX): Die Wärmerückgewinnung hängt von der minimalen Temperaturdifferenz ΔTminab: Ein kleineres ΔTmin erhöht die Wärmerückgewinnung und senkt die Energiekosten, erfordert jedoch eine größere Wärmetauscherfläche (und somit höhere Investitionskosten ). Wir analysieren diesen Kompromiss, um ein wirtschaftlich optimales ΔTmin zu ermitteln.
Theorie in ein praktisches Konzept umsetzen: Die potenzielle Wärmerückgewinnung HR Pot. liefert den Maßstab; aus dieser theoretischen Basis leiten wir anschliessend ein praxistaugliches Wärmerückgewinnungskonzept ab. Dabei berücksichtigen wir praktische Aspekte wie technische Machbarkeit, Distanzen innerhalb des Werks, Betriebssicherheit und Wirtschaftlichkeit. Das Ergebnis ist ein Konzept mit priorisierten von Massnahmen, sowohl betreffend direkter Wärmerückgewinnung und – wo sinnvoll – der Integration von Wärmepumpen zur Aufwertung von Niedertemperatur-Abwärme oder dem Einsatz anderer Energie-Technologien.

Management-Summary: unsere Pinch Analyse…

Analysiert, wo Wärme benötigt und wo sie verschwendet wird
Zeigt, wie viel Wärme optimal zurückgewonnen werden kann.
Definiert den Mindestbedarf an Energiezufuhr eines optimalen Systems
Optimiert Investitionskosten und Energiekosteneinsparungen
Verwandelt anschliessend die Theorie in praktisch realisierbare Lösungen

Unser Angebot

Gemeinsam ermitteln wir, wie viel wirtschaftliches Wärmerückgewinnungspotenzial an Ihrem Standort vorhanden ist und welcher Analyseaufwand erforderlich ist, um dieses zu identifizieren. Ein strukturierter Ansatz ist dabei unerlässlich: Die Umsetzung lokaler Wärmerückgewinnungsmaßnahmen ohne Verständnis für prozessübergreifende Wärmerückgewinnungsmöglichkeiten führt zu suboptimalen Ergebnissen und verschenktem Potenzial.

Unsere angebotenen Dienstleistungen zur Analyse und Umsetzung von Wärmerückgewinnung (Details siehe untenstehende Abschnitte):

Grobe Wärmerückgewinnungsanalyse (Grobanalyse)
Schneller, strukturierter Überblick zur Ermittlung des Wärmerückgewinnungspotenzials und zur Festlegung der richtigen nächsten Schritte.
Vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse)
Detailliertes, investitionsoptimiertes, standortweites und prozessübergreifendes Wärmerückgewinnungs- und Versorgungskonzept.
Anwendung und standortübergreifende Einführung von Wärmerückgewinnungskonzepten
Anwendung bestehender Studien und Skalierung bewährter Wärmerückgewinnungsmaßnahmen auf mehrere Standorte.
Umsetzungsunterstützung
Unabhängige Unterstützung durch unsere Experten während Umsetzung und Implementierung der Wärmerückgewinnung.

Wir empfehlen in der Regel, mit einer groben Wärmerückgewinnungsanalyse (Grobanalyse) zu beginnen, bei der folgende wichtige Fragen beantwortet werden:
Verfügt der Prozess über ein relevantes Wärmerückgewinnungspotenzial? Wie groß ist dieses ungefähr? Und ist die Komplexität des Systems hoch genug, um eine vollständige Pinch-Analyse zu rechtfertigen – oder ist die Situation bereits klar genug, um direkt ausgewählte Wärmerückgewinnungslösungen zu entwerfen?

Beginnend mit einer groben Wärmerückgewinnungsanalyse wird ein schrittweises Vorgehen sichergestellt: Man beginnt mit geringem Aufwand und erhöht die Detailtiefe anschliessend nur, wenn dies einen echten Mehrwert schafft.

Grobanalyse oder gleich mit der Feinanalyse beginnen – Welcher Detaillierungsgrad ist angemessen für ihren Standort?

In einigen Fällen sind das Wärmerückgewinnungspotenzial und die Komplexität des Standorts so klar, dass direkt mit einer vollständigen Wärmerückgewinnungsanalyse (Pinch-Analyse) begonnen werden kann. Dadurch kann sich die Gesamtprojektdauer geringfügig verkürzen. In den meisten Fällen führt jedoch der Start über eine grobe Wärmerückgewinnungsanalyse nicht zu einer wesentlichen Verlängerung der Gesamtzeit oder zu wesentlich höheren Kosten, weil viele Erkenntnisse und Arbeiten der Grobanalyse auch ein der vollständigen Analyse verwendet werden können.

Beginnen Sie mit einer groben Wärmerückgewinnungsanalyse, wenn:

Sie möchten einen schnellen, strukturierten Überblick darüber, wo an Ihrem Standort Wärme genutzt oder verschwendet wird.
Sie benötigen eine Schätzungdes Potenzials für Wärmerückgewinnung und CO₂-Reduktion.
Sie möchten eine klare Empfehlung für die nächsten Schritte: vollständige Pinch-Analyse oder direkte Ausarbeitung ausgewählter Maßnahmen.
Sie möchten sicherzustellen, dass eine detaillierte Studie nur dann durchgeführt wird, wenn sie wirklich einen Mehrwert schafft.

Eine vollständige Wärmerückgewinnungsanalyse (Pinch–Analyse) wird empfohlen, wenn:

Sie möchten ein investitionsoptimiertes Konzept für den gesamten Standort (Abwägung zwischen CAPEX und OPEX).
Die Anlage resp. der Standort hat mehrere Heiz- und Kühlprozesseüber verschiedene Temperaturstufen hinweg.
Sie interessieren sich für eine mögliche Integration von Wärmepumpen oder Kraft-Wärme-Kopplung als Teil des Konzepts.
Sie benötigen ein priorisiertes Maßnahmenpaket mit wirtschaftlicher Bewertung für die Umsetzungsplanung.

Typisches Ergebnis:
Go/No-Go-Entscheidung für eine vollständige Pinch-Analyse oder direkte Konzeptentwicklung ausgewählter Wärmerückgewinnungsmaßnahmen.

Typische Beratungskosten:
EUR / USD / CHF: 5’000 – 20’000

Typisches Ergebnis:
Ein detailliertes, priorisiertes Wärmerückgewinnungs- und Versorgungskonzept mit wirtschaftlicher Bewertung und einem Umsetzungsfahrplan.

Typische Beratungskosten:
EUR / USD / CHF: 30’000 – 100’000

Der tatsächliche Aufwand hängt von der Komplexität des Standorts, der Anzahl der relevanten Prozessströme, der Datenverfügbarkeit und der Prozessart (Chargen- oder Dauerbetrieb) ab. Der Start mit der Grobanalyse hilft dabei, mit minimalem Vorabaufwand das optimale Analyseniveau zu definieren. Die während der Grobanalyse durchgeführten Beratungsleistungen gehen nicht verloren, wenn anschliessend eine vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse) durchgeführt wird. In den meisten Fällen bilden die Ergebnisse der Prüfung eine solide Grundlage für die detaillierte Studie und tragen in der Regel dazu bei, den Aufwand und die Kostender vollständigen Analyse zu reduzieren.

1. Grobe Wärmerückgewinnungsanalyse (Grobanalyse)

Eine Grobanalyse ist eine schnelle und pragmatische Methode, um die größten Energieverbraucher, Abwärmequellen und das gesamte Wärmerückgewinnungspotenzial einer Anlage zu ermitteln.

Während der Überprüfung identifizieren wir die größten Energieverbraucher, erfassen relevante Abwärmequellen und ermitteln die Größenordnung der erzielbaren Energie- und CO₂-Einsparungen. Auf Grundlage dieser Ergebnisse empfehlen wir den effektivsten nächsten Schritt: eine vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse) oder die direkte Konzeption ausgewählter Wärmerückgewinnungsmaßnahmen.

HAUPTMERKMALE

Kennenlernen des Gesamtsystems/der Prozesse
Grobe Abschätzung des Energiesparpotenzials
Ansätze zur Steigerung der Energieeffizienz
Nächste Schritte definiert:
- Detailliertere Pinch-Analyse erforderlich?
- Oder direkt mit der Implementierung der Wärmerückgewinnungsmassnahmen fortfahren

WANN IST EINE GROBE WÄRMERÜCKGEWINNUNGSANALYSE SINNVOLL?

Produktionsanlagen mit thermischen Verfahren (kontinuierlich oder diskontinuierlich)
Planung neuer Anlagen oder Nachrüstung zur Integration von Wärmerückgewinnung
Heiz- und Kühlprozesse auf verschiedenen Temperaturniveaus
Jährliche Kosten für thermische Energie in der Regel über 200.000 EUR

WELCHE FRAGEN WERDEN BEANTWORTET?

Wie hoch ist der ungefähre Wärmeenergiebedarf des Standorts?
Welche Einsparungen sind möglich (Größenordnung)?
Ist eine vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse) gerechtfertigt?

ERGEBNISSE EINER GROBANALYSE

Energieeffizienzsteigerung und CO₂-Reduktionspotenzial
Wärmerückgewinnungsmöglichkeiten mit grober Quantifizierung der Maßnahmen
Optional: Energieflussdiagramm zur Visualisierung der wichtigsten Verbraucher und Verluste
Ermöglicht eine frühzeitige Prüfung möglicher Fördermittel (infolge Energie und/oder CO₂-Reduktion)

2. Vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse)

Eine vollständige Wärmerückgewinnungsanalyse (Pinch-Analyse) liefert ein technisch fundiertes und wirtschaftlich optimiertes, standortweites und prozessübergreifendes Wärmerückgewinnungs- und Versorgungskonzept für Industriestandorte.

HAUPTMERKMALE

Typische Energieeinsparungen von 10–40 % (des gesamten Wärmebedarfs) werden aufgedeckt
Deutliche CO2-Reduzierung (und Grundlage für eine Netto-Null-Roadmap)
Typische der empfohlenen Amortisationszeit Wärmerückgewinnungsmassnahmen von 1 bis 4 Jahren
Hoher ROI, positiver NPV (und lange Lebensdauer)

TYPISCHER UMFANG

Vollständige prozessübergreifende Analyse eines Standortes und dessen Energieversorgung
Analyse der Heiz- und Kühlaufgaben bei unterschiedlichen Temperaturniveaus
Optimale Integration der Wärmerückgewinnungsanlage
Integration von Energietechnologien (Dampf, Warmwasser, Wärmepumpen, KWK usw.)

WANN MACHT EINE VOLLSTÄNDIGE ANALYSE SINN?

Produktionsanlagen mit thermischen Verfahren (kontinuierlich oder diskontinuierlich)
Planung neuer Anlagen oder Nachrüstung von Wärmerückgewinnung
Heiz- und Kühlprozesse auf verschiedenen Temperaturniveaus
Jährliche thermische Energiekosten über etwa 200’000 EUR

Sind Sie an einer strukturierten Wärmerückgewinnungs- oder Pinch-Analyse für Ihren Standort interessiert? Kontaktieren Sie unsere Experten, um Umfang, Aufwand und erwartete Vorteile zu besprechen:

WICHTIGE FRAGEN BEANTWORTET

Wie hoch wäre der Mindestenergiebedarf eines vollständig energieoptimierten Prozesses?
Wo liegt das wirtschaftliche Optimum hinsichtlich der Investitions- und Betriebskosten?
Wie kann dieser optimale Zustand erreicht werden?
Welche Energieversorgung ist für das Gesamtsystem (Dampfkessel, Wärmepumpe, Blockheizkraftwerk, etc.) optimal?
Ist die vorhandene Energieversorgung optimal in das System integriert?

ERGEBNISSE EINER GROBANALYSE

Informationen über das absolute Energie- und CO2-Einsparpotenzial
Optimale und realistische Maßnahmen zur optimierten Wärmerückgewinnung und Energieversorgung
Korrekte Integration von Wärmepumpen, BHKW etc. in industrielle Prozesse
Massnahmenkatalog mit technisch/ökonomischer Bewertung (Kosten, Nutzen, Amortisation)
Strategische Planung der Wärmerückgewinnungsmassnahmen

WIE FUNKTIONIERT DER PROZESS EINER WÄRMERÜCKGEWINNUNGS-PINCH-ANALYSE?

1) Datenaufbereitung–> die aktuelle Energiesituation verstehen und hinterfragen

Datenextraktion; Prozessüberprüfung und Bilanzen
Prozess-Tabelle relevanter Wärmequellen/-senken
Energieflussdiagramm und ausgewählte P&IDs

2) Analyse und Modellierung –> Ermittlung des maximalen Wärmerückgewinnungspotenzials

Prozessbedingungen hinterfragen und Anforderungen definieren
Umfang definieren; Pinch-Modellierung in Software
Composite Curves, Wärmetauschernetzwerk, Versorgungs-/Wärmepumpe-/BHKW-Optionen
Liste der Maßnahmen mit Wirtschaftlichkeitsindikatoren

3) Praktische Anpassung– > setzt theoretisches Potenzial in praktische Maßnahmen um

Überprüfung der technischen und wirtschaftlichen Machbarkeit in der Praxis
Iterative Anpassung des Wärmetauscher-Netzwerks und der Maßnahmen
Ableitung der zur Umsetzung empfohlenen Maßnahmenpakete, einschließlich Priorisierung

3. Anwendung und Einführung von Wärmerückgewinnungskonzepten an mehreren Standorten

Viele Unternehmen haben bereits in der Vergangenheit Wärmerückgewinnungs- oder Pinch-Studien durchgeführt – oder betreiben mehrere Standorte mit ähnlichen Prozessen. Wir unterstützen sowohl die Anwendung bestehender Studien als auch die Einführung bewährter Konzepte an weiteren Standorten.

A) Anwendung bestehender Studien (Überprüfung und Aktualisierung)

Überprüfung und Hinterfragung bestehender Studien zur Wärmerückgewinnung und empfohlener Maßnahmen
Aktualisierung der wichtigsten Annahmen und Randbedingungen (Produktion, Versorgungsleistungen, Energiepreise, Betriebsmodi)
Maßnahmen an die aktuellen Prozessbedingungen anpassen
Technische Machbarkeit und Umsetzbarkeit erneut prüfen
Aktualisierung der Einsparungen (Energie, CO₂) und der wirtschaftlichen Indikatoren (Amortisationszeit, NPV, ROI)

B) Einführung an mehreren Standorten (Replikation und Priorisierung über Standorte hinweg)

Standardisierter Ansatz und Vorlagen für die Datenerfassung vor Ort
Neubewertung des Wärmerückgewinnungspotenzials und der Versorgungsintegration pro Standort
Portfolioübersicht über alle Standorte hinweg: Einsparungen, Investitionskosten, Amortisation und Projektpriorisierung
Strukturierter Rollout-Fahrplan mit empfohlenen nächsten Schritten

4. Begleitung bei der Umsetzung und Implementierung der Wärmerückwinnung

Anytherm unterstützt Kunden vom Konzept bis zur Umsetzung – als lösungsunabhängiger Experte für Wärmerückgewinnung und, wo sinnvoll, auch als Produktpartner für Wärmerückgewinnungsanlagen ausgewählter Anwendungen.

Anytherm eine bietet lösungs- und produktunabhängige Beratung. Für spezifische Anwendungen – insbesondere Abluft- und Rauchgaswärmerückgewinnung – können wir auch Know-how auf der Grundlage unserer eigenen technischen Lösungen einbringen. Bei anderen Anwendungen (z. B. Flüssig-/Flüssigwärmerückgewinnung) unterstützen wir in der Regel bei der Technologieauswahl und Lieferantenbewertung. In allen Fällen bleibt unsere Beratung streng lösungs- und produktneutral und konzentriert sich auf die technisch und wirtschaftlich optimale Lösung.

Für die Umsetzung in bestehenden oder neuen Anlagen arbeiten Kunden häufig mit General- und Totalunternehmern für Auslegung, Beschaffung, Integration und Umsetzung zusammen. Wir unterstützen und begleiten Sie dabei, indem wir sicherstellen, dass die Ergebnisse der Wärmerückgewinnungsanalyse in ein realisierbares, funktionsfähiges Design umgesetzt und korrekt implementiert werden.

Implementierungsunterstützung
- Fachkundige Unterstützung bei der Konstruktion und Detailplanung
- Gemeinsame Workshops mit beauftragten General- und Totalunternehmern
- Sicherstellung der korrekten Umsetzung der Pinch-Konzepte in die Detailplanung
Unterstützung bei der Auswahl und Bewertung von Lieferanten
Entwicklungdes Wärmerückgewinnungssystemsfür ausgewählte Anwendungen

Fazit – Kontakt aufnehmen!

Das Ziel besteht darin, einen Prozess mit dem erforderlichen Durchsatz und der erforderlichen Produktqualität bei minimalem Energie- und Ressourcenverbrauch sowie minimalen Emissionen zu betreiben.

Wärmerückgewinnung ist einer der wirksamsten und wirtschaftlichsten Hebel zur Reduzierung des Energiekosten und der CO₂-Emissionen in Industrieanlagen. Der systematische Ansatz von Anytherm zur Wärmerückgewinnung (Pinch-basiert) betrachtet das gesamte System prozessübergreifend: den gesamten Standort, alle Prozesse, Versorgungsleistungen und die Energieversorgung –, um suboptimale lokale Maßnahmen zu vermeiden und ein wirtschaftlich optimiertes Gesamtkonzept zu definieren.

Typische Ergebnisse:

Klare Benchmarks
Priorisierte Wärmerückgewinnungsmöglichkeiten mit wirtschaftlicher Bewertung
Ein praktischer Fahrplan vom Konzept bis zur Umsetzung

Möchten Sie das Wärmerückgewinnungspotenzial an einem bestehenden Standort quantifizieren oder planen Sie eine neue Anlage oder eine Nachrüstung?

Die systematische Wärmerückgewinnungsanalyse von Anytherm hilft dabei, das Energiekonzept von Anfang an richtig zu gestalten!

Kontakt aufnehmen
